M-S298：極小キャラクタ液晶(FMA16213-02 横16×縦2文字)
極小キャラクタ液晶(FMA16213-02 横16×縦2文字)は、液晶・microSD基板の液晶と比べ、縦、横ともに約1/2、面積は約1/4の小型軽量な液晶です。
液晶・microSD基板Ver.2の液晶と比べると、縦、横ともに約2/3の大きさです。
極小キャラクタ液晶の大きさは、実測で横約47mm、奥行き約20mm、高さ約7mmです。
同じプログラムで動作します！
極小キャラクタ液晶(上)と、液晶・microSD基板Ver.2の液晶(中)、液晶・microSD基板の液晶(下)を並べたところ
端子

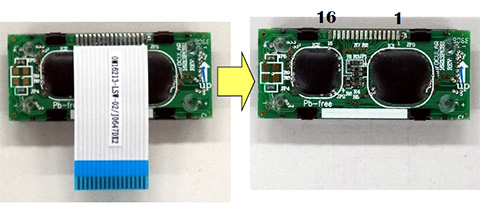

裏面にフレキシブルコネクタが接続されています。端子に半田コテを当てて、フレキシブルコネクタを取りはずします。写真向かって右側が1ピンになります。
フレキシブルコネクタを取ったところ(右)
各液晶のピン番号に対する名称を、下記に示します。
- ※液晶・microSD基板の液晶は、1ピンが+5Vです(異なります！！)。
- ※液晶・microSD基板Ver.2の液晶は、1ピンがGNDです(同じです)。
| ピン | 極小キャラクタ液晶 (この基板) |
液晶・microSD 基板の液晶 |
液晶・microSD 基板Ver.2の液晶 |
| 1 | GND | +5V |
GND |
| 2 | +5V | GND |
+5V |
| 3 | Vo | Vo | Vo |
| 4 | RS | RS | RS |
| 5 | R/W | R/W | R/W |
| 6 | E | E | E |
| 7 | DB0 | DB0 | DB0 |
| 8 | DB1 | DB1 | DB1 |
| 9 | DB2 | DB2 | DB2 |
| 10 | DB3 | DB3 | DB3 |
| 11 | DB4 | DB4 | DB4 |
| 12 | DB5 | DB5 | DB5 |
| 13 | DB6 | DB6 | DB6 |
| 14 | DB7 | DB7 | DB7 |
| 15 | LED(+) | 無し | LED(+) |
| 16 | LED(-) | 無し | LED(-) |
液晶・microSD基板との接続

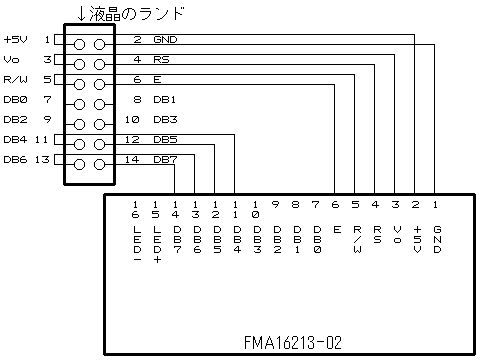

液晶・microSD基板の液晶コネクタ(左)と、極小キャラクタ液晶は、下記のように接続してください。
- ※1ピンと2ピンを間違えないように配線してください。
液晶・microSD基板Ver.2との接続

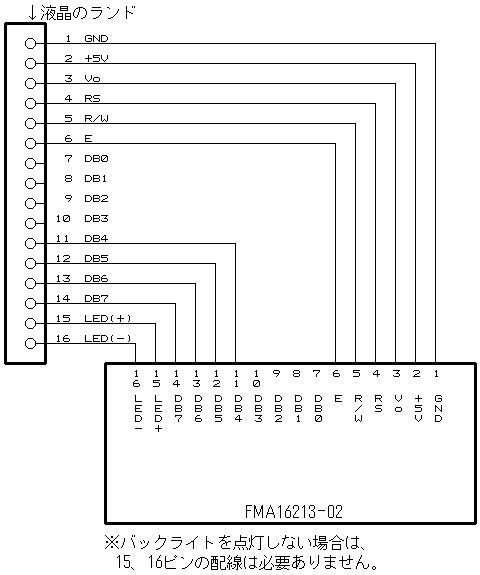

液晶・microSD基板Ver.2の液晶コネクタ(左)と、極小キャラクタ液晶は、下記のように接続してください。
