M-S301：RMC-RX62G
RMC-RX62Gは、ルネサス エレクトロニクス製RX62Gマイコンを使用したマイコンボードです。
モーター制御機能、A/D変機能の強化により、より細かな制御が可能で、組み込み機器の開発に使用することができます。
- ※ 本製品は、JMCRの承認ボードではありません。

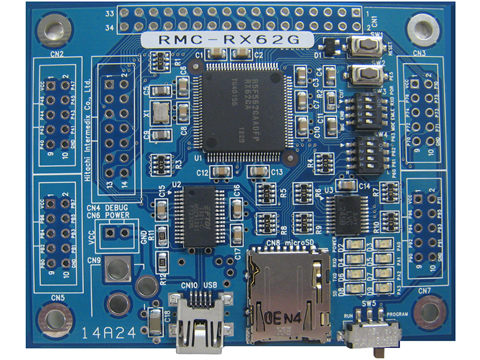

RMC-RX62G（製品イメージ）
| 製品型番 | M-S301 |
|---|---|
| マイコン | RX62G（R5F562GAADFP）ルネサス エレクトロニクス製 |
| 動作周波数 | 98.304MHz（12.288×8） |
| 電源 | DC +5V（2ピンコネクタ） 別売のオプションにより、ACアダプターによる給電も可能。 |
| 書き込みI/F | USB（Bミニコネクタ） |
| I/O | 10ピンコネクタ×4、34ピンコネクタ×1、14ピンコネクタ×1（デバッグ用）、 4bit DIPスイッチ×1（モード切り替え用）、リセットスイッチ×1、 microSD×1（最大4GBまで） （動作確認用） LED×8、4bit DIPスイッチ×1、プッシュスイッチ×1 *10ピンコネクタ、34ピンコネクタ、14ピンコネクタは別売りとなります。 |
| 基板外形 | 75 × 60mm（4層基板） |
- ※
- 製品仕様は改良のため予告なく変更することがあります。あらかじめご了承ください。
本マイコンボードでリアルタイムOSの搭載をお考えの方は、超小型の組み込みリアルタイムOS【SmalightOS】が適しています。
マニュアル、プログラム
ダウンロードページからダウンロードしてください。
